Harvey COMPASS ST-1500 Schiebetisch (Metric)

Harvey COMPASS ST-1500 Schiebetisch (Metric)

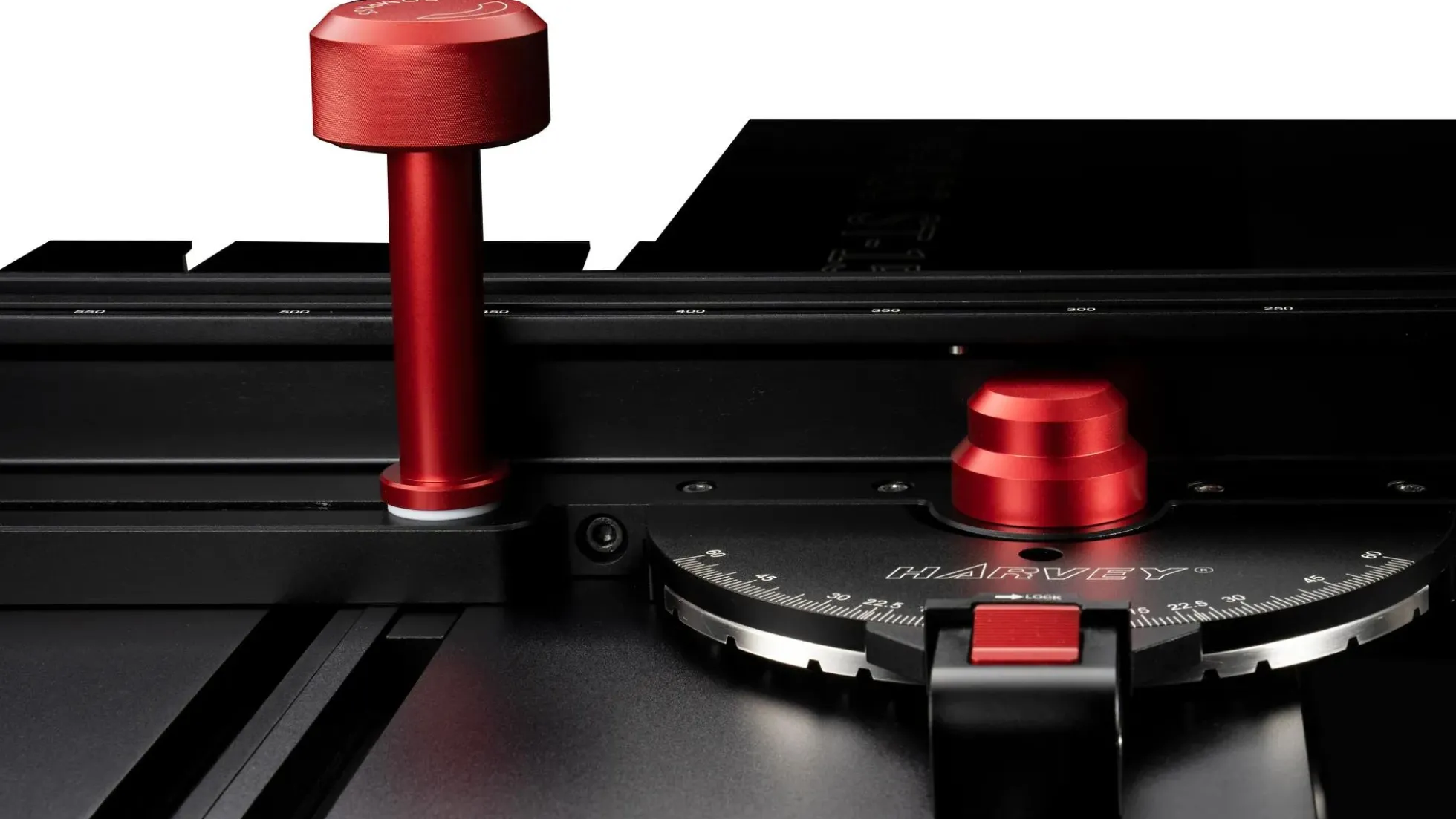

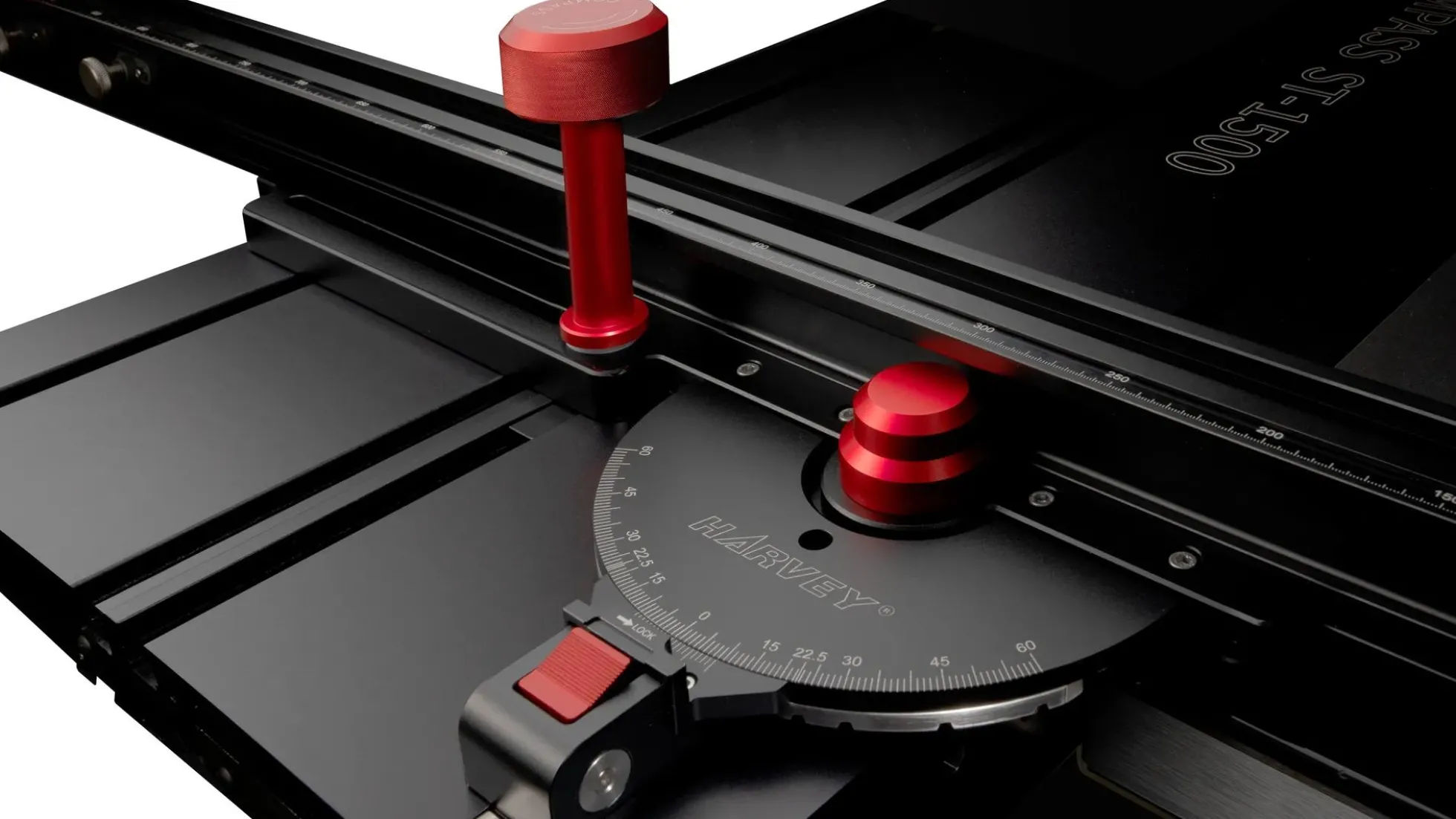

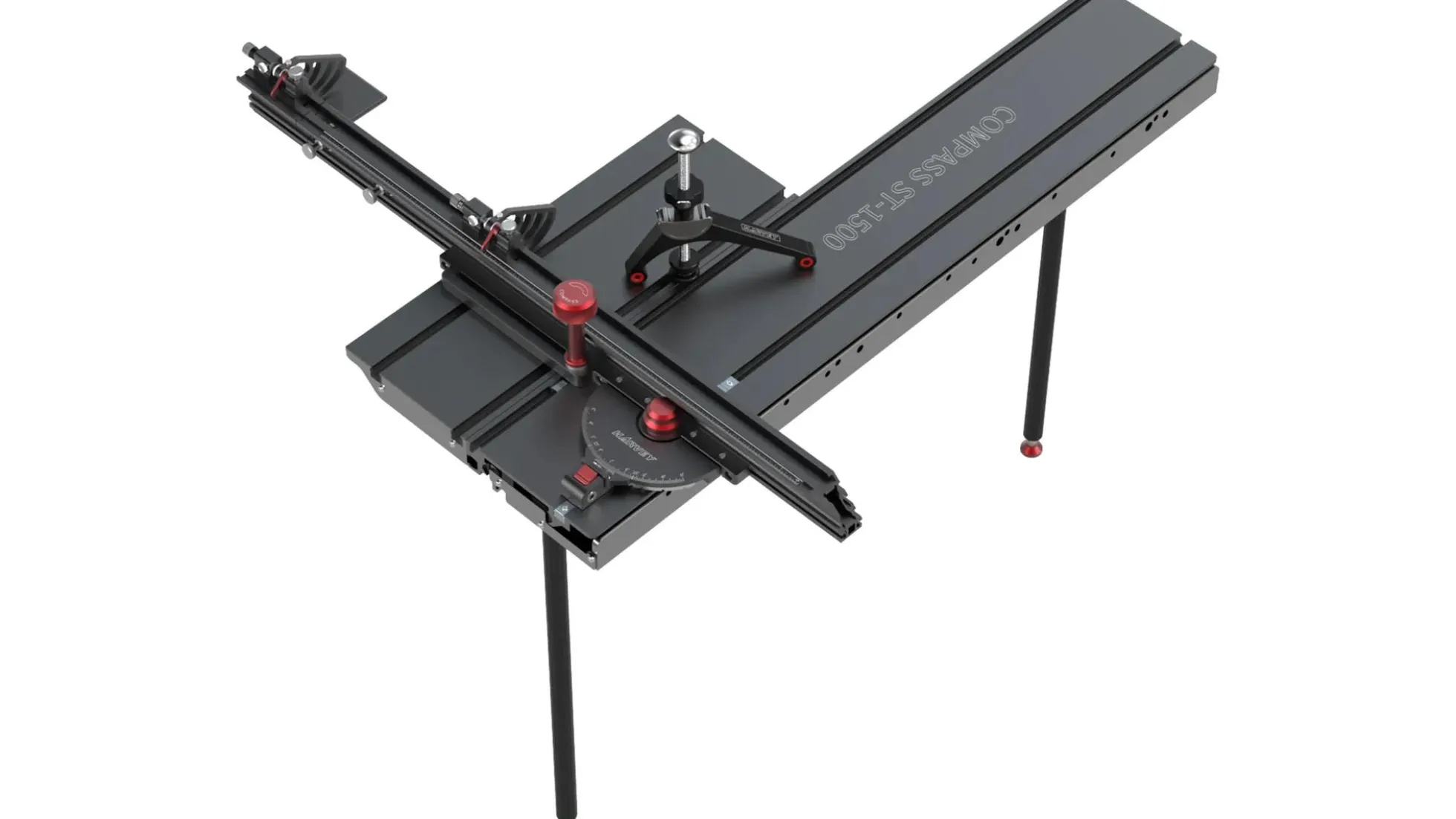

Der Compass ST-1500 Schiebetisch ist mit einem industrietauglichen Schieber und einem extrem präzisen Gehrungsschneideschutzsystem ausgestattet. Der Schieber (1500mm/59″ Verfahrweg) ist mit zwei einzigartigen vorgespannten V-förmigen Kugellagerschienen ausgestattet, die eine spielfreie Bewegungsgenauigkeit und gleichbleibende Leichtgängigkeit während der Arbeit gewährleisten. Das Gehrungsanschlagsystem ist mit einem stabilen Anschlagkörper mit Verlängerung, einer großen und dicken Halbmond-Teilungslehre und zwei mikroverstellbaren Flip Stops ausgestattet. Alle Hauptteile sind aus 6061er Aluminiumlegierung oder Edelstahl gefertigt und auf CNC-Bearbeitungszentren präzisionsgefertigt.

Der ST-1500 Schiebetisch wurde mit viel Hingabe in Design, Fertigung und Handwerkskunst entwickelt, um Ihre höchsten Kapazitätsanforderungen und Ihre kritischsten Anforderungen an Tischkreissägearbeiten zu erfüllen.

„Good Enough Is Not Enough„, wir hoffen wirklich, dass der ST-1500 Schiebetisch eine neue Option für Sie auf einem anderen Niveau darstellt!

Technische Daten

Kompatibel

• Harvey
  HW110SE; 110LG/C300; 110S; 110LC/C200
• Saw Stop
  ICS; PCS
• Grizzly
  G0899; G0690; G0691
• ShopFox
  W1824; W1819; W1820
• Wenn Ihre Tischkreissäge nicht in die oben genannte Reihe passt, müssen Sie die Löcher auf dem Schieber selbst bohren, um sie an Ihre Tischkreissäge anzupassen.

• Dimensionen des Schiebetisches
  228,5x1200mm
• Dimensionen des Verlängerungstisches
  228,5x600mm
• Maximaler Verfahrweg des Schiebetisches
  1540mm
• Maximale Schnittweite
  1240mm
• Maximale Anschlagposition
  1500mm

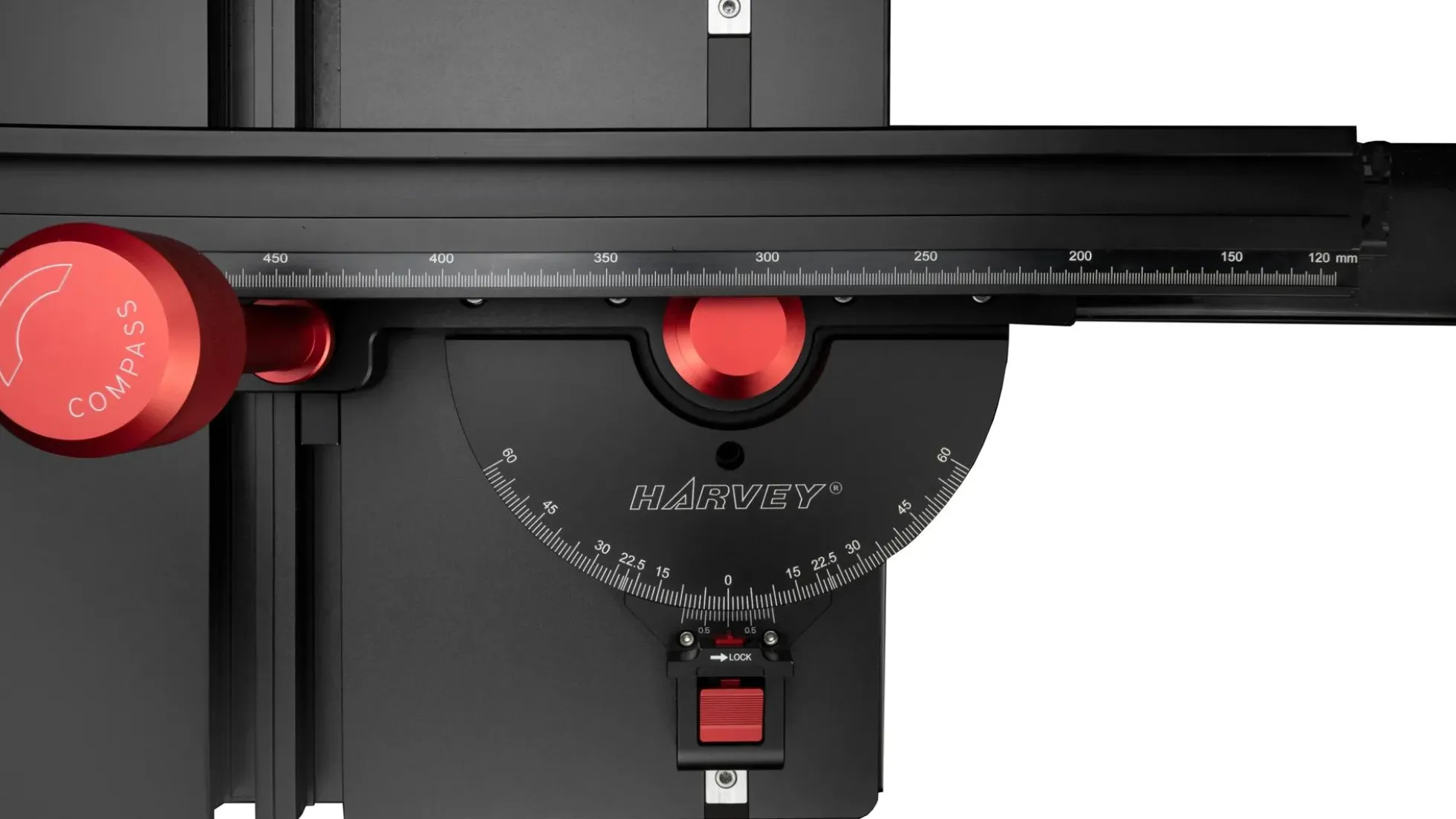

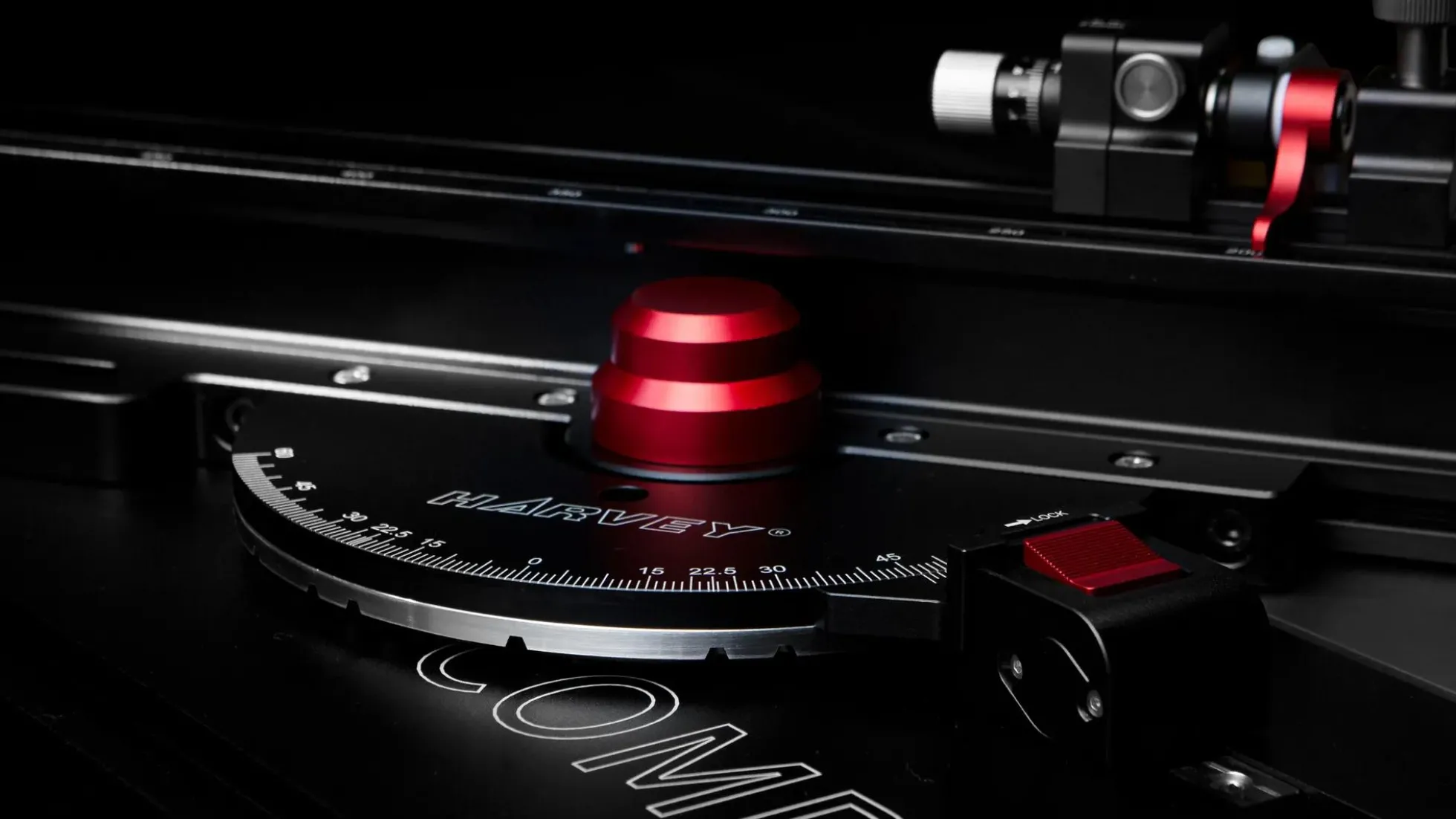

• Gehrungswinkeljustierung, stufenlos
  -60°/+60°
• Gesamtlänge des Querschnittanschlags
  1090mm
• Anschlag – Skala
  Imperial/Metrisch
• Gehrungswinkeljustierung, Fix positionen mit Raste
  -60°; -45°; -22,5°; 0°; +22,5°; +45°; +60°
• Einstellgenauigkeit der Winkelskala bei Noniusablesung
  0,1°; 6´ (6 Winkelminuten)

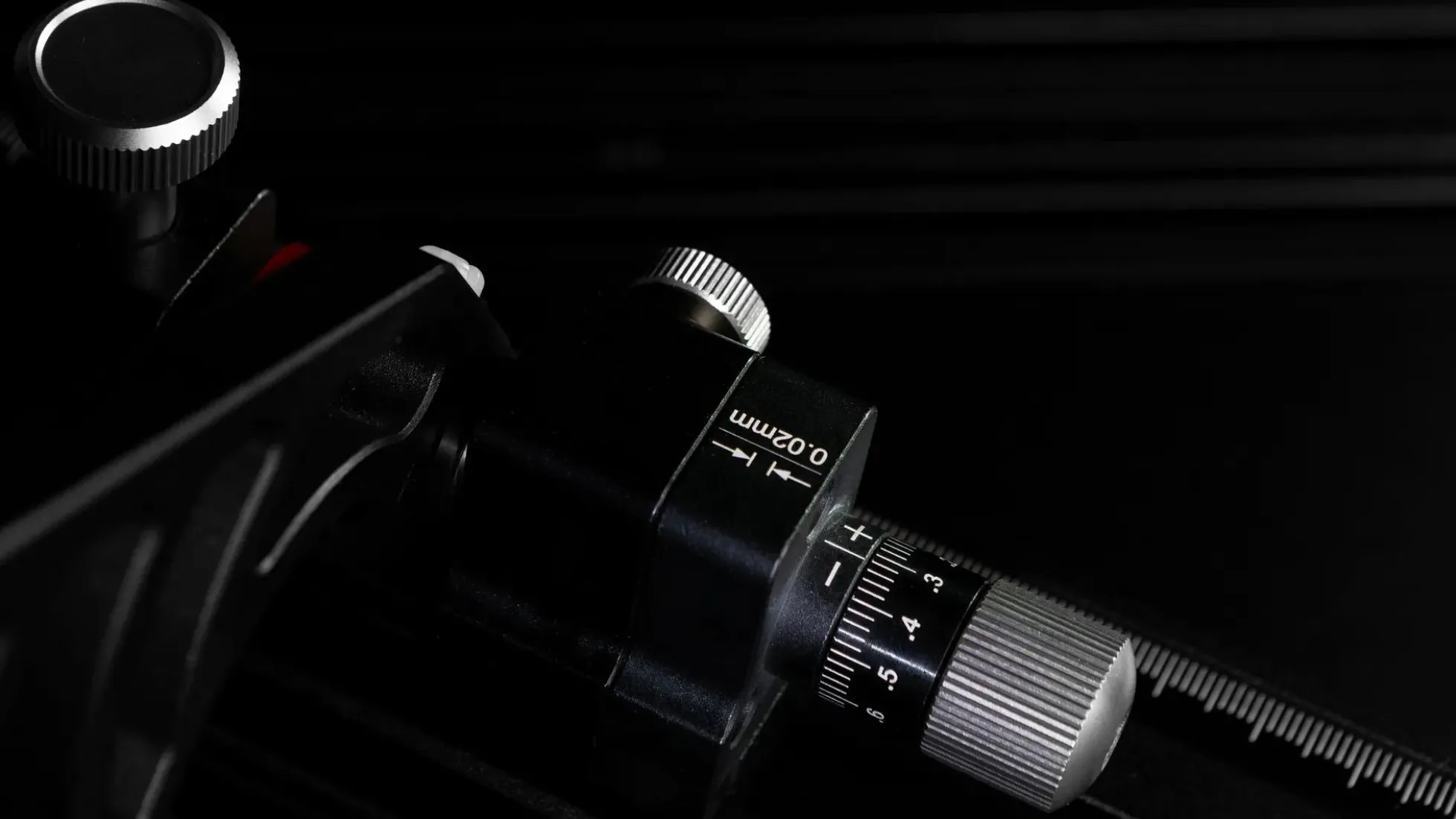

• Einstellgenauigkeit der Längenskala
  0,02mm
• Paketgröße
  1260x300x305mm
• Netto-/Bruttogewicht (ca.)
  35/40kg
