Harvey BIG EYE B-52 (Metric)

Parallelanschlagsystem

Technische Daten

Modell
BIG EYE B-52 (Metric)
Maximale Schnittlänge („Rip capacity“/anschlagslangenfähiger Bereich)
ca. 1 320 mm (das entspricht 52″) rechts vom Sägeblatt.
Führungs- bzw. Schienendimensionen
Front-Rail: 92 × 2.165 mm; Rear-Rail: 65,5 × 1.855 mm.
Max. Belastung der Verriegelung
300 N laut Herstellerangabe.
Gleitabweichung über die komplette Lauflänge
≤ 0,15 mm laut Herstellerangabe.
Verriegelungsmaßhaltigkeit beim „Lock“ vorne und hinten
≤ 0,02 mm (≈ 0,0008″) laut Hersteller.
Nettogewicht
etwa 34 kg, Bruttogewicht etwa 36 kg.
Universelle Kompatibilität
Passt auf viele Tischsägen mit Schienentiefe im Bereich von ca. 685–800 mm (27″–31½″) und wird als hochwertiges Zubehör für Marken- und Eigenbau-Tischsägen angeboten.

Eigenschaften & Vorteile

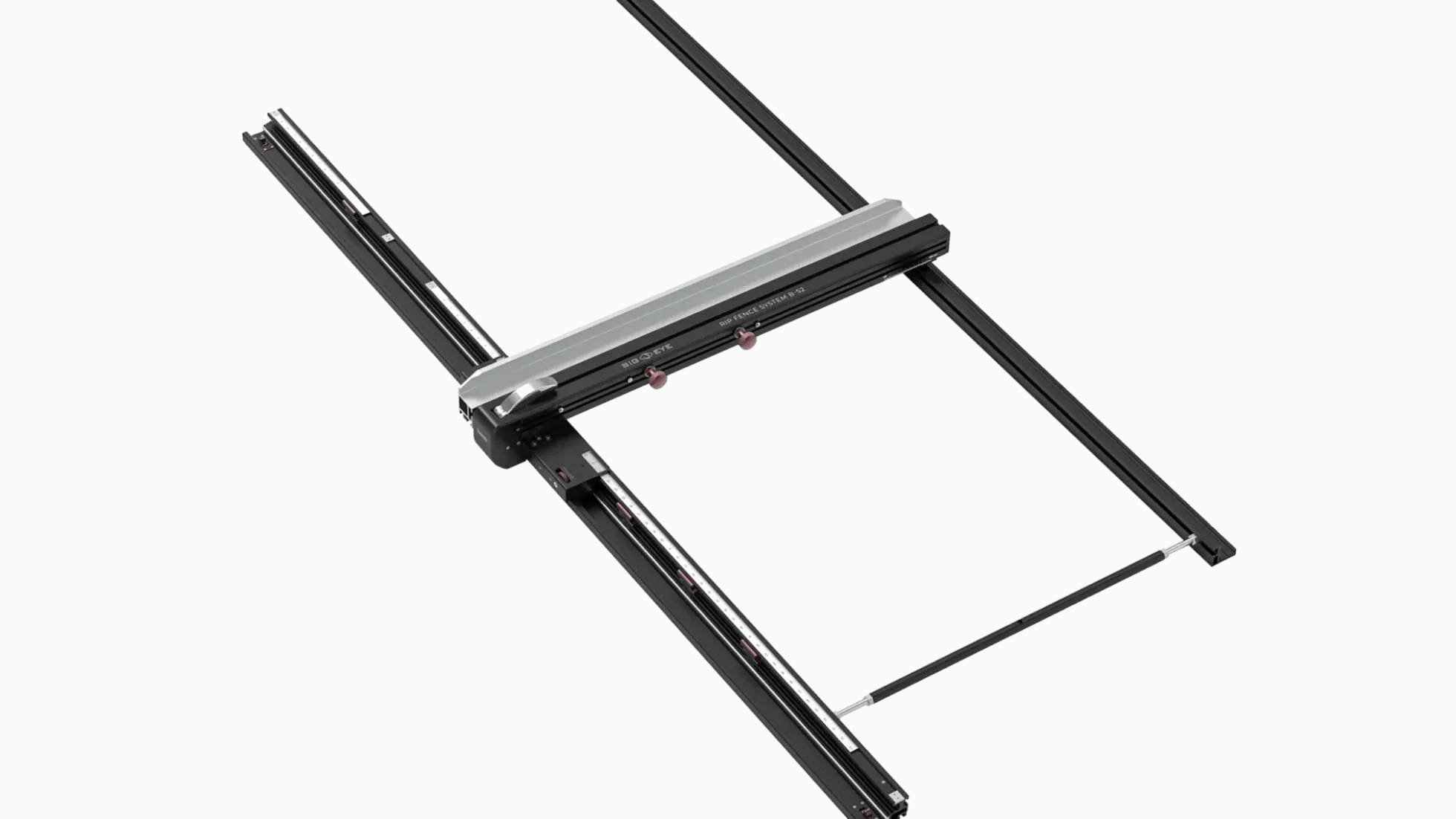

Hochpräzises „Rip Fence“ System mit Dual-Axis Linear Guide Rail System: zwei gehärtete Stahl-Führungsstäbe, acht Präzisionsrollenlagern, gleitend ohne Spiel.

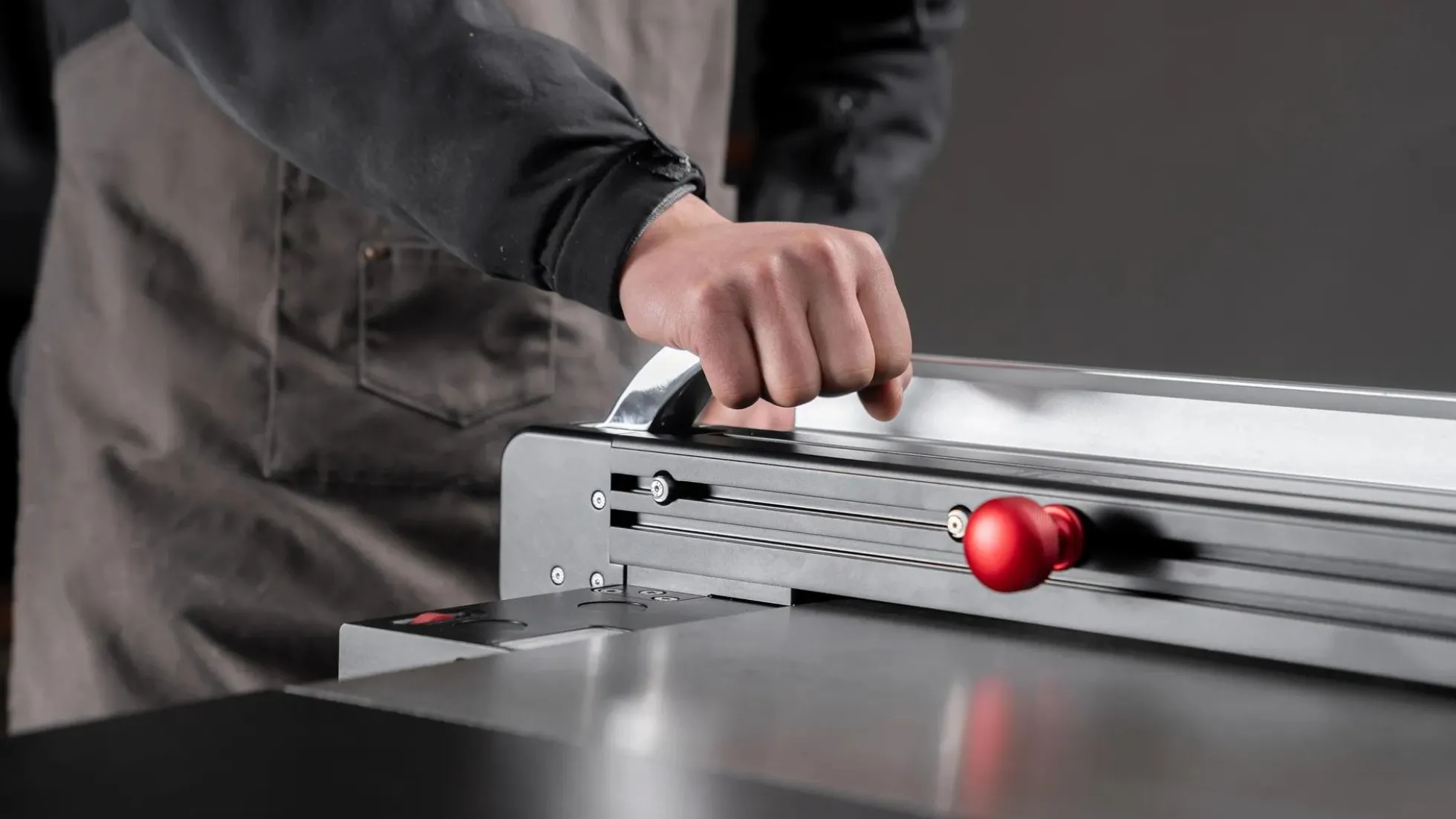

Synchronisierte Zwangsverriegelung an beiden Enden: Ein Hebel betätigt vorn und hinten gleichzeitig, um ein Ausbiegen oder Verdrehen des Anschlags beim Schneiden zu verhindern.
Mess- bzw. Skalenanzeige in metrischer und imperiale Einheit integriert, Auflösung im metrischen Bereich 1 mm.
Hochwertige Materialien: Flugzeugaluminium-Legierung, gehärteter Stahl, Edelstahl – CNC-gefertigt und präzisionsgeschliffen.

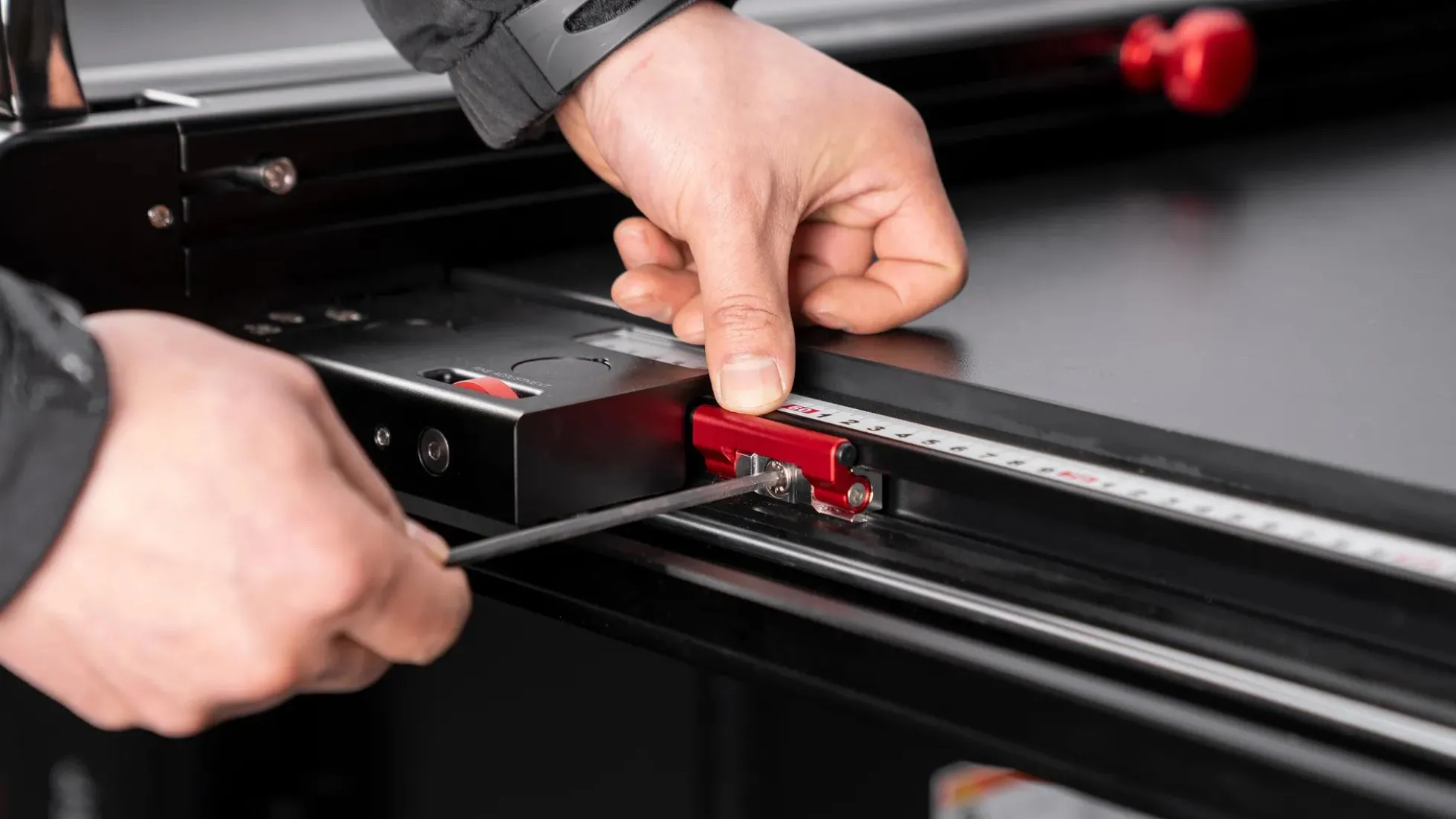

Micro-Feineinstellung über Handrad sowie integrierte „Flip Stops“ (umklappbare Anschlagpositionen) für wiederholbare Schnitte.
Für eine Schienlänge (B-52 Version) von ca. 1320 mm (52″) konstruiert, d. h. passend für eine Schneidkapazität bis zu diesem Maß rechts vom Sägeblatt.
Extrem präzise Schnittführung: Dank der Linearführung und Endverriegelung wird die Parallelität zum Sägeblatt über die gesamte Länge konstant gehalten, wodurch Abweichungen minimal sind. (Herstellerangabe ≤ 0,15 mm Gleitabweichung, Verriegelungsgenauigkeit ≤ 0,02 mm)
Stabilität & Wiederholbarkeit: Durch die Zwangsverriegelung beider Enden wird ein „Durchbiegen“ des Anschlags beim Schneiden großer Werkstücke effektiv verhindert.

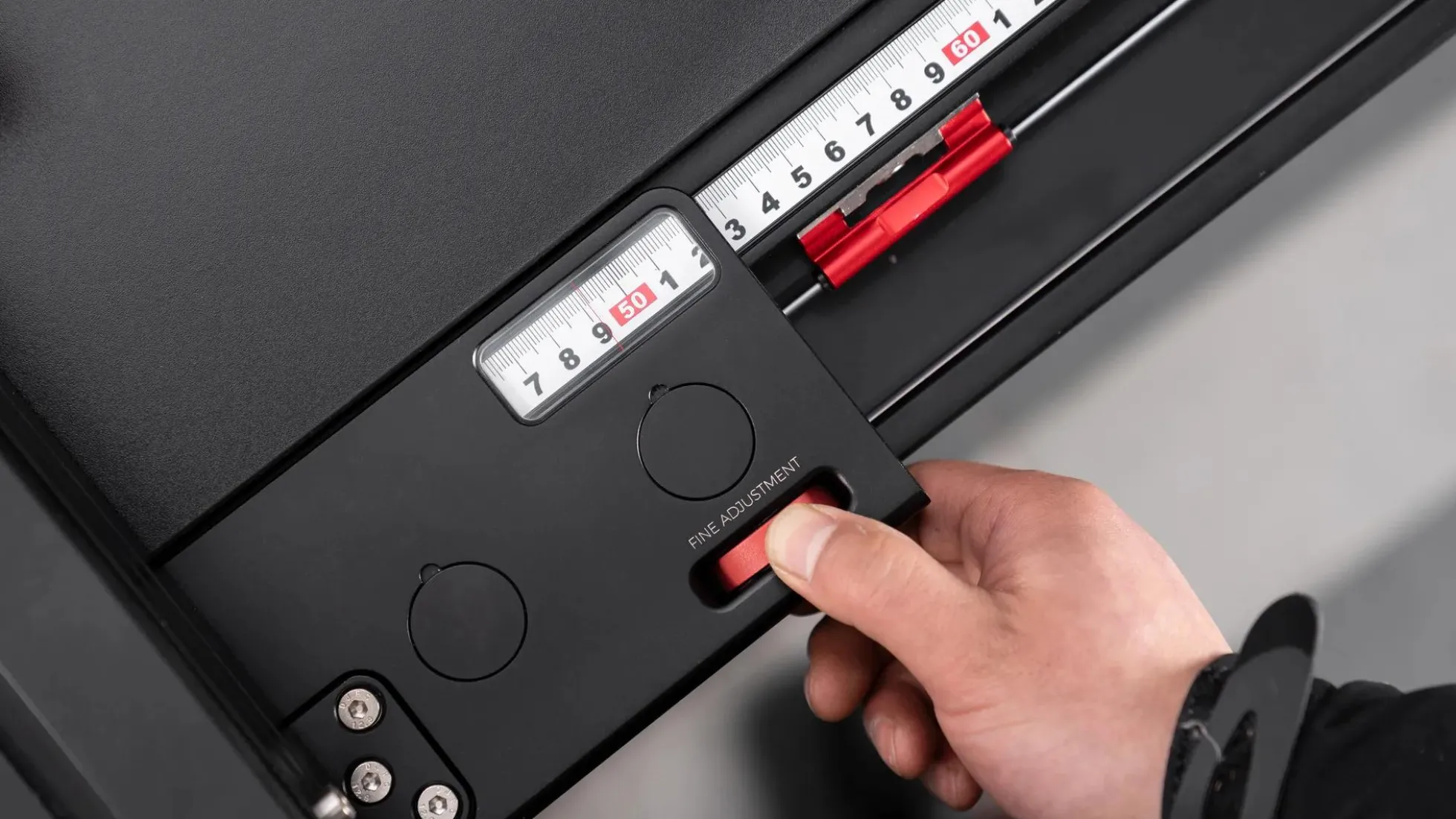

Einfache und intuitive Bedienung: Die Feineinstellung via Handrad, die klar ablesbare metrische Skala und die bequeme Verriegelung machen das Handling effizient und benutzerfreundlich.
Wertsteigernd & langlebig: Hochwertige Materialien, exzellente Verarbeitung und auf Präzision ausgelegt – eine Investition für professionelle Werkstätten, die lange halten soll.
